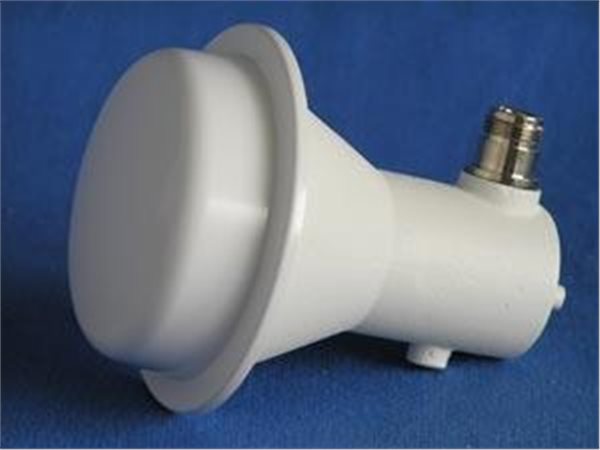

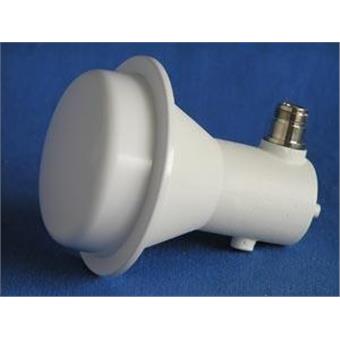

JZC - žiarič pre parabolické antény 5 GHz

Technická špecifikácia

Žiarič je určený pre tých, ktorí si chcú postaviť svoju parabolickú anténu pre pásmo 5 GHz. Bez drahého prístrojového vybavenia nie je možné správne vyrobiť a nastaviť (najmä PSV) anténu pre toto pásmo. S našim žiaričom máte možnosť si takú anténu zostaviť.

Kompenzačné skrutky na plášti sú nastavené a zaistené z výroby (nikdy je nepovoľujte!) Tiež nepovoľujte konektor, porušili by ste antikoróznu ochranu závitu! Priemer valcovej časti 40 mm zodpovedá rozmerom bežných držiakov satelitných konvertorov, preto je uchytenie jednoduché.

Môžete použiť off-setový i stredovej paraboly. Ale niektoré paraboly, najmä off-setový je ťažké sklopiť pre vodorovný príjem. Zisk celku s parabolou závisí na niekoľkých parametroch, preto je možné ho bez merania len odhadnúť. U každého kusu je pri výrobe merané PSV.

Nižšie uvedená tabuľka je teda iba informatívny a skutočný zisk sa môže líšiť.

Technické parametre:

Frekvenčné pásmo 5,15 - 5,85 GHz
Zisk 11 dBi
PSV 5,15 - 5,2 GHz
PSV 5,2 - 5,85 GHz? 1,8
? 1,5
Polarizácia horizontálna alebo vertikálna podla polohy
Konektor N - Female
Rozmery
(Bez konektoru) 124 x 124 x 25 mm
Telo žiariče odliatok zo zliatiny kovov
Povrchová úprava vypaľovacia farba
Kryt UV stabilizovaný ABS
Konektor pozlatený kontakt, dielektrikum PTFE (Teflon ®)

Odhad zisku podľa o paraboly:
o 30 cm 23 dBi
o 40 cm 25 dBi
o 60 cm 27 dBi
o 70 cm 29 dBi
o 90 cm 32 dBi
o 120 cm 35 dBi
o 150 cm 37 dBi

Žiarič je vnútorne ošetrený vysokofrekvenčné technológiou "Hydrophobic coating", ktorá zvyšuje odolnosť proti vlhkosti.

Pri montáži dodržiavajte správnu polohu žiariča, aby mohol odtekať kondenzát (zrazená vzdušná vlhkosť), stiahnite si montážnu schému našej parabolickej antény JPRC-28. Ak použijete stredovú parabolu, musíte vyvŕtať dierku (o cca 2mm) do plastového krytu na jeho spodnej strane (podľa zvolenej polarizácie pozri obr v karte Download).

JZC vŕtanie dierky pri montáži na stredovú parabolu
