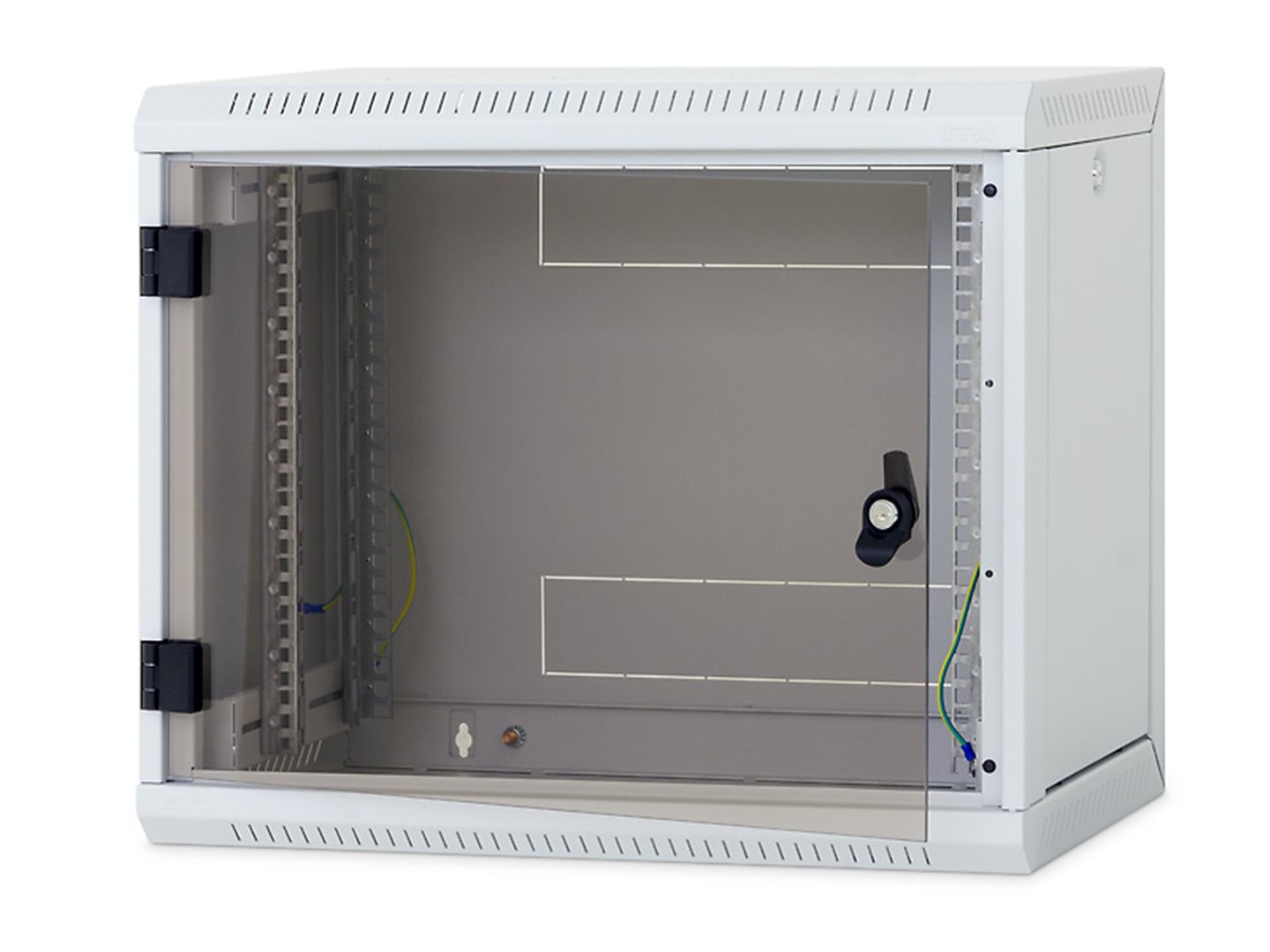

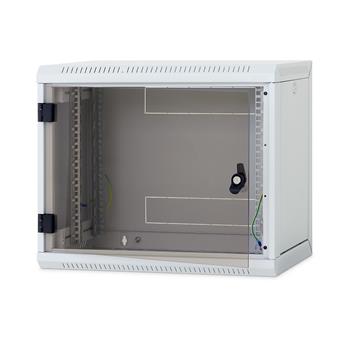

Nástenný rack RUA 9U/ 400mm odn.boč+skl.dv.

Nástenný rozvádzač TRITON RUA-09-AS4-CAX-A1
Jednodielny zváraný rozvádzač s odnímateľnými bočnicami.
IP30, nosnosť 30 kg.

UPOZORNENIE: Obrázky sú len ilustračné!

Vysoká pevnosť konštrukcie
Rozvádzač má robustnú zváranú konštrukciu. Vysoká kvalita spracovania a najnovšie technológie zaisťujú skvelý vzhľad rozvádzača a nosnosť 30 kg.

Flexibilné otvárania dverí
Vlastný systém pántov umožňuje otváranie dverí pod uhlom takmer 180 °. Dvere možno ľahko demontovať.

Zámok na dverách
Umožňuje ľahký a rýchly prístup do rozvádzača.

Nastaviteľné vertikálne lišty
Dva páry 19 "vertikálnych líšt sú plynule nastaviteľné v ľubovoľnej hĺbke rozvádzača. To uľahčuje montáž zariadení i organizáciu prepojovacích káblov.

Vylamovacie záslepky
V hornej, spodnej a zadnej časti rozvádzača sú pripravené káblové vstupy kryté vylamovacími záslepkami. Súčasťou príbalu je plastový rámik a záslepka s kefovým tesnením pre utesnenie vstupu proti prachu.

Dvere
Dvere rozvádzača sú štandardne celosklenené, ale na požiadanie môžu byť aj celoplechové alebo s perforáciou.

Odnímateľné bočnice
Odnímateľné bočnice umožňujú ľahký prístup k nainštalovaným zariadeniam z bočnej strany. Ku skeletu sú uchytené zámky, v štandardnej verzii s rovnakým kľúčom ako má zámok predných dverí.

Ventilácia
RUA má šesť Vylamovacie záslepiek pre montáž chladiacich jednotiek Rax-CH-x2x-X1, alebo ventilátorov RAX-CH-X07-X9 (až tri v hornej a tri v spodnej časti rozvádzača). Rozvádzač RUA teraz umožňuje inštaláciu zariadení, ktorú predtým v nástenných rozvádzačoch nebolo možné uchladit a bolo nutné ich inštalovať do stojanových rozvádzačov.

Pribaľte:
kľúč

• Predné dvere 2x

vrut 6x50

• 4x

podložka 6,6

• 4x

hmoždinka 10

• 4x

Plávajúce matice M6

• 8x

Protiprachová záslepka

• 1x

skrutka M6x10

• 8x

plastová podložka

• 8x

Plastový rám 300x70mm

• 1ks

Materiál:

• Bezpečnostné kalené sklo hr. 4 mm
• Oceľový plech
• 19 "jednodielny nástenný rozvádzač s krytím IP 30
• Odnímateľné bočnice uzamknutej zámky
• Rozvádzač sa vešajú priamo na stenu.
• Súčasťou rozvádzača sú štyri posuvné vertikálne lišty.

Konštrukcia rozvádzača:

• Zváraný skelet s odnímateľnými bočnicami zaistenými zámkami
• Dvere celosklenené s bezpečnostným tvrdeným sklom 4 mm. Na požiadanie celoplechové alebo perforované.
• Dovolené zaťaženie jednotlivých dverí je max. 10 kg.
• Minimálna hrúbka povrchovej úpravy je 65 mikrometrov.
• Rozvádzače sú určené na inštaláciu dátových a telekomunikačných zariadení a jej distribučných systémov.
• Rám rozvádzače a akékoľvek odnímateľné časti sú prepojené pomocou zemniacich káblov, ktoré musia byť riadne pripevnené a zasunuté do konektorov po celú dobu užívania rozvádzača.
• Na spodnej časti rozvádzača je umiestnený skrutka M8 ako hlavný zemniaci bod.
• Káblové vstupy kryté vylamovacími záslepkami sú umiestnené v hornej a v spodnej časti zadnej steny rozvádzača, ďalšie sú na hornej a spodnej stene rozvádzača.
• V spodnej a hornej stene rozvádzača sú otvory pre montáž ventilátorov kryté vylamovacími záslepkami.

Podmienky prevádzky
Prevádzkové prostredie:

• Kancelárske
• Rozvádzač nie je určený pre vonkajšie inštalácie a pre inštalácie v prostredí, ktoré môže negatívne ovplyvniť funkčnosť rozvádzače a nainštalovaného zariadenia (napríklad prostredie s nebezpečenstvom výbuchu alebo vlhké a mokré prostredie)

Nutné chrániť pred:

• Mechanickým poškodením
• Nesprávnou manipuláciou
• Iným použitím, než ku ktorému je rozvádzač určený

Nesprávna manipulácia je najmä:

• Preťažovanie (prekročenie maximálnej odporúčanej nosnosti)
• Inštalácia zariadenia, ktoré môžu negatívne ovplyvniť prevádzku a funkciu rozvádzača alebo inštalovaného vybavenia
• Zasahovanie do konštrukcie a dizajnu rozvádzače

montáž rozvádzača

• Tento typ rozvádzača sa na stenu vešajú priamo pomocou skrutiek, hmoždiniek a podložiek (sú v príbalu). Rozstup dier pre zavesenie je na schéme rozvádzača označená kótami "R".
• Pre zabezpečenie maximálnej odporúčanej nosnosti je nevyhnutné, aby bol rozvádzač upevnený na stene zodpovedajúcej nosnosti (tehlová, betónová alebo obdobná) a aby inštalované zaťaženie bolo v rozvádzači rovnomerne rozložené.
• V prípade, že káble vedú cez niektorý z káblových vstupov, je možné ho utesniť proti prenikaniu prachu pomocou záslepky s kefou a vybaviť plastovým ochranným rámčekom (oboje je súčasťou príbalu rozvádzača).

Ochrana prostredia

• Všetky časti sú vyrobené z recyklovateľných materiálov a po vyradení rozvádzača je nevyhnutné s nimi naložiť podľa platných predpisov.

Osvedčenie a Zhoda

• Tento výrobok je certifikovaný ITI TÜV, certifikát číslo 01.446.747 / 10/07/02/0 z 25. 3. 2010 a plne zodpovedá STN EN 62208, STN EN 731401 + Z1 a Z2, STN EN 730035.

Upozornenie:
Ak tovar prevezmete od prepravcu bez výhrady, nie je možná akákoľvek neskoršie reklamácie z dôvodu fyzického poškodenia tovaru.
